标准光源箱作为照明灯箱设备，其最为核心的部件是标准光源。标准光源的稳定性，直接影响对色结果的准确性。因此，为了保证仪器测试性能的稳定性，就需要不定期对标准光源箱进行校准。本文对标准光源箱校准要求及校准方法做了介绍，感兴趣的朋友可以了解一下！

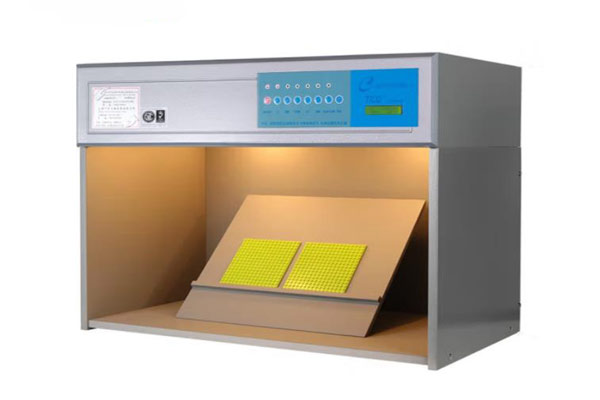

自然光被认为是观察物体颜色最为理想的光源，但是受时间和环境的限制，人们不可能时刻在自然光下观察物体的颜色，在多数情况下，人们只能采用人造光源来观察物体颜色。为了提高颜色观察的准确性，就必须使用接近自然光光谱成分的人造标准光源来观察物体的颜色。标准光源对色灯箱（以下简称对色灯箱）为人们在识别物体表面颜色时提供标准光源，广泛应用于印染、印刷、摄影等行业的颜色管理，主要用于评定纺织品色牢度、对比颜色偏差。对色灯箱通常由标准光源、箱体和观察台组成，下图是对色灯箱的结构示意图。
对色灯箱的基本工作原理是各种标准光源按照规定的顺序间隔分布排列，可在标准光源间切换，为人们在识别物体表面颜色时提供标准光源。常见标准光源有以下几种：
D65光源：国际标准人工日光，色温6500K。
TL84光源：欧洲、日本、中国商店光源，色温4000K。
F光源：家庭酒店用灯，色温2700K。
A光源：美式厨窗射灯，色温2856K。
UV光源：紫外灯光源，波长为365nm。
CWF光源：美国冷白商店光源，色温4150K。
TL83光源：欧洲标准暖白商店光源，色温3000K。
U30光源：美国暖白商店光源，色温3000K。
1.仪器计量特性
标准光源箱的主要计量特性包括以下几个方面：
（1）光照度：一般要求≥600lx；严格要求：浅色（800±200）lx；中色（1100±300）lx；深色（1400±300）lx。
（2）照度均匀度：≥80%。
（3）相关色温偏差：不超过±5%。
（4）相关色温均匀度：≥80%
（5）显色指数：一般显色指数Ra≥90。
（6）色品坐标：△C＜0.008。
2.仪器校准条件
（1）环境条件
①环境温度：（20±5）℃。
②相对湿度：≤85%。
③电源电压：（220±22）V，（50±1）Hz。
④对色灯箱一般要求放置于暗室内，无外界光源照射光源箱。
⑤环境应清洁，无腐蚀性气体，周围无影响仪器正常工作的粉尘、震动和电磁场的干扰。
3.仪器校准用设备
（1）光照度：光照度计（技术参数一级）。
（2）照度均匀度：光照度计（技术参数一级）。
（3）相关色温偏差：色温计或彩色照度计（技术参数MPE：±2%）。
（4）相关色温均匀度：色温计或彩色照度计（技术参数MPE：±2%）。
（5）显色指数：彩色照度计（技术参数U=l (k=2)）。
（6）色品坐标：彩色照度计（技术参数MPE：±0.003）。
1.校准前准备
（1）对色灯箱显示屏应显示清晰；各按键灵敏可靠。
（2）对色灯箱顶部安装的灯管或灯泡应稳定可靠，灯管发光正常，无闪烁现象。反光罩不应有明显变形、锈蚀等影响反光效果的现象。
（3）对色灯箱的内外表面应光滑平整、色泽一致；经表面处理的零部件色泽应均匀；零部件不应有明显的碰撞和划痕。
（4）对色灯箱应具有分开记录每种光源使用时间的累加计时和计时复位的功能；对色灯箱各种光源间快速切换后启辉到稳定的时间应不大于1min。
（5）对色灯箱内壁环境色为中性灰颜色，近似GB/T250灰色样卡的1级和2级之间。
2.校准方法
（1）光照度校准

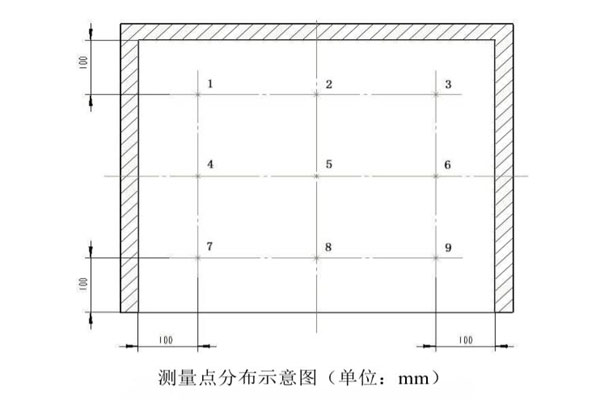

测量点为9个，设置在箱体工作面中心线和距边线100mm均匀分布9个点，测量点分布如下图所示。开启对色灯箱电源开关，并开启被校标准光源，将标准光源预热15min。使对色灯箱处于暗窒室环境中，避免杂散光影响。然后将光照度计探头分别放置于各个测量点，逐点测量光照度值。读数时，应将手远离探头，待显示稳定后记录9个点的测量值。若同时配置多种类型标准光源，应逐个重复上述步骤。
（2）相关色温校准
测量点与光照度校准时一致。开启对色灯箱电源开关，并开启被校标准光源，将标准光源预热15min。使对色灯箱处于暗室环境中，避免杂散光影响。然后将色温探头分别放置于各个测量点，逐点测量相关色温值。读数时，应将手远离探头，待显示稳定后记录9个点的测量值。若同时配置多种类型标准光源，应逐个重复上述步骤。
（3）显色指数校准
在箱体工作面中心位置进行显色指数测量，重复测量三次，取平均值为测量结果。读数时，应将手远离探头，待显示稳定后记录显色指数测量值。若对色灯箱配置多种类型光源，应逐个对光源进行显色指数校准。
（4）色品坐标校准
在箱体工作面中心位置进行色品坐标测量，重复测量三次，取平均值为测量结果。读数时，应将手远离探头，待显示稳定后记录色品坐标测量值。若对色灯箱配置多种类型光源，应逐个对光源进行色品坐标校准。
